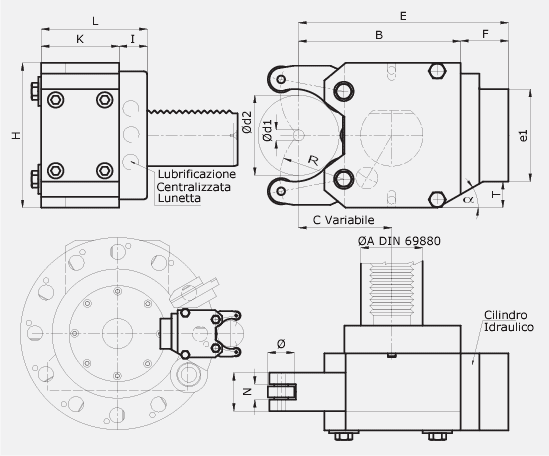

| Tipo |
d1 |
d2 |
ØA |
B |
E |
H |
I |
K |
R |
L |
M |
N |
O |
T |
e1 |
a
|
| 0432 M |
4 |
32 |
Ø 20- Ø30 |
96 |
117 |
80 |
18 |
36 |
32 |
54 |
15 |
9 |
19 |
|
54 |
|
| 0752 M |
7 |
52 |
Ø 30 - Ø40 - Ø50 |
104 |
138 |
94 |
23 |
50 |
40 |
73 |
25 |
9 |
19 |
|
60 |
|
| 0865 M |
8 |
65 |
Ø 30 - Ø40 - Ø50 |
112 |
146 |
105 |
23 |
50 |
48 |
73 |
25 |
12 |
19 |
23 |
60 |
30° |
| CARATTERISTICHE |
0432 M |
0752 M |
0865 M |
| RIPETIBILITA' SULLO STESSO DIAMETRO ALLA STESSA PRESSIONE mm** |
0,005 |
0,005 |
0,005 |
| TOLLERANZA DI CENTRAGGIO SULL'INTERO CAMPO DI PRESA mm** |
0,02 |
0,02 |
0,02 |
| Carico max ammesso per rullo - daN |
95 |
95 |
100 |
| MAX VELOCITA' PERIFERICA RULLI m/min |
950 |
950 |
950 |
| Diametro Cilindro mm |
Ø 30 |
Ø 32 |
Ø 32 |
| Pressione di lavoro bar |
8-28 |
8-28 |
8-28 |
| Pressione max bar |
35 |
35 |
35 |
| Peso Kg |
2,1 |
3,5 |
3,5 |
|
| ** A pressione a carico costante |
| Versioni speciali a richiesta |
|
|
