Supporti Lunette

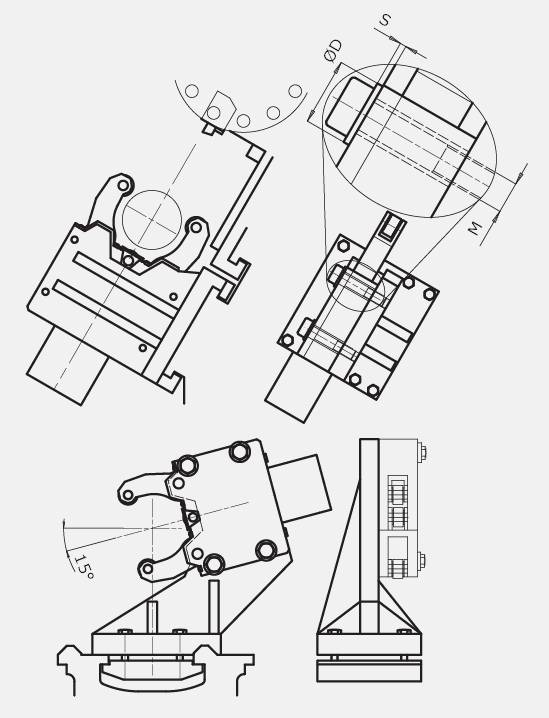

Il buon funzionamento di una lunetta SLZ dipende anche da un montaggio stabile e preciso sul tornio.
I supporti devono essere eseguiti con piastre di sostegno lunetta nervate e saldate
e l'intera struttura normalizzata.

L'esecuzione del supporto dipende dal tipo di lunetta impiegata e dalle condizioni d'impiego:
- Spazio disponibile
- Altezza punte del tornio
- Utilizzo della lunetta (fissa o a seguire)
- Angolo di posizionamento della lunetta in funzione degli ingombri in lavoro degli utensili.

La superficie di appoggio lunetta del supporto deve essere perfettamente piana,
per non deformare in fase di fissaggio la lunetta.
La lunetta deve essere perfettamente centrata lungo l'asse 'X' e 'Y' del tornio:
max errore ammesso 0,01 mm.
Tipo Dimensione Vite M Coppia di bloccaggio viti daN/mt Rondella spessore S Diametro Esterno Rondella ØD
SLZ 047 M 10 4 4 20
SLZ 08105 M 12 9 4 26
SLZ 1152 M 16 12 6 35
SLZ 1517 M 16 12 6 35
SLZ 325 M 20 19 6 52
SLZ 50315 M 20 21 6 52
