Feature and Technical Data of SLZK Steady Rests

Print

SLZK

  Type SLZK
08101-15		 SLZK
08101-18 		SLZK
08101-22 		SLZK
40200-18 		SLZK 40200-22 SLZK 325-19 SLZK 325-22 SLZK 325-29

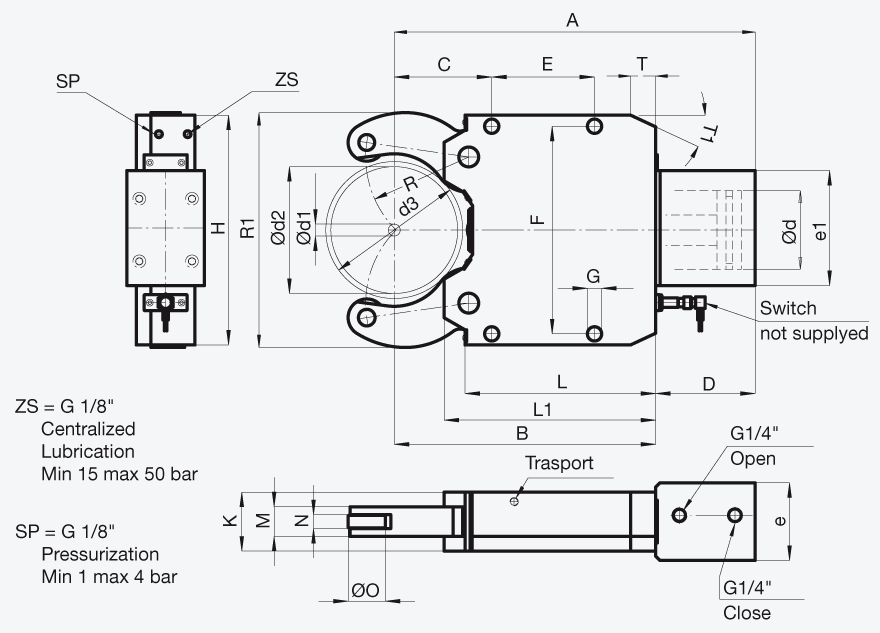

Clamping range without chip protectors d1 8 8 8 30 30 35 35 35
  d2 105 105 105 185 185 250 250 250
  d3 106 106 106 190 190 254 254 254
Code Standard Configuration *
With side chips protector - With cylindrical rollers - RZ Id.-Nr.   1685636 1685638 1685640 1685642 1685644 1685646 1685648 1685650
Without side chips protector - With cylindrical rollers - RZ Id.-Nr.   1685637 1685639 1685641 1685643 1685645 1685647 1685649 1685651
Max swing diameter d4sw 113 113 113 200 200 263 263 263
Capacity with chips protector
 d1 16 16 16 30 30 35 35 35
  d2 101 101 101 185 185 248 248 248
  A 279,5 279,5 279,5 458,5 458,5 617,5 617,5 617,5
  B 197 197 197 333 333 451 451 451
  C 70 70 70 138 138 146 146 146
  D 82,5 82,5 82,5 125,5 125,5 166,5 166,5 166,5
  E 85 85 85 135 135 240 240 240
  F 170 170 170 262 262 365 365 365
  G 14 14 14 18 18 23 23 23
  H 190 190 190 290 290 400 400 400
  L 143 143 143 223 223 331,5 331,5 331,5
  L1 164 164 164 251 251 364 364 364
  K 50 50 50 85 85 110 110 110
Arms thickness M 15 18 22 18 22 19 22 29
Rollers thickness N 8 10 13 11 13 11 13 16
  O 35 35 35 47 47 52 52 52
  R 74,5 74,5 74,5 143,5 143,5 183 183 183
  e 68 68 68 98 98 124 124 124
  e1 92 92 92 145 145 156 156 156
  d 50 50 50 60 60 60 60 60
  T / / / / / 45 45 45
  T1 / / / / / 30° 30° 30°
  R1 190 190 190 320 320 394 394 394
Working pressure bar 8-50 8-50 8-50 8-60 8-60 8-70 8-70 8-70
Max load for each roller daN 300 380 420 560 700 720 720 750
Centering precision on the whole clamping range* mm 0,03 0,03 0,03 0,05 0,05 0,06 0,06 0,06
Repeatability* mm 0,007 0,007 0,007 0,007 0,007 0,01 0,01 0,01
Max peripheral roller speed m/min 750 750 750 715 715 700 700 700
Weight kg 11,5 11,5 11,5 40 40 80 80 80
* With constant pressure and load
