SLZW series Technical Data Self-Centering Steady Rests

Print

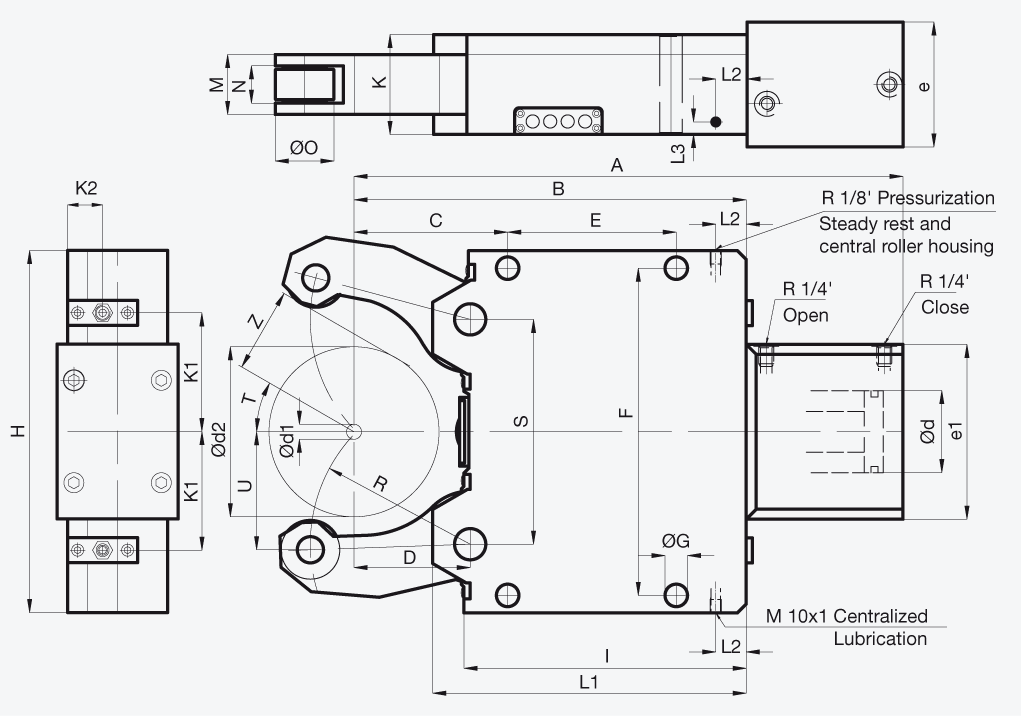

SLZW_1

Type SLZW 445 SLZW 890 SLZW 12150 SLZW 35220 SLZW 50270
d1 4 8 12 35 50
d2 50 90 150 220 270
A 206 297 439,5 628 726
B 137 197 314 451 545
C 51 70 123 146 203
D 33 52,5 93 124,5 156
E 64 85 135 240 270
F 118 170 262 365 400
G 11 14 18 23 23
H 132 190 290 400 446
I 104 150 221 329,5 390
L1 119 164 251 364 433
K 45 55 80 110 145
M 20 31 48 60 75
N 11,5/9 17,5/14 30/25 40/35 45/40
O 19 30 47 52 60
Z 25 45 75 110 135
U 36,5 62 103,5 143,5 168
T 30° 30° 30° 30° 30°
R 47,5 74,3 128 178 223,5
S 74 111 180 256 310
K1 / 61 85 130 150
K2 / 27 28,5 55 67,5
e1 87 92 140 186 156
e 60 68 98 116,5 139
L2 40 26 28 21 30
L3 11 14,5 9 50 17,5
d 40 50 80 80 100
Weight
Kg
 6 14,5 50 130 190
