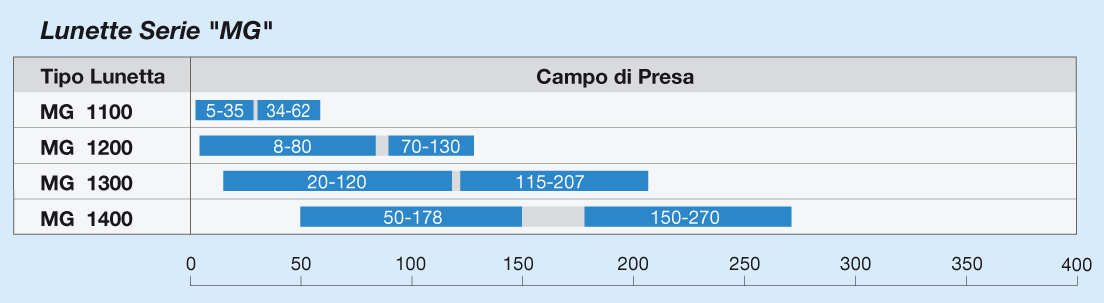

Tipo | MG 1101 |
MG 1102 |
MG 1201 |
MG 1202 |
MG 1301 |
MG 1302 |
MG 1401 |
MG 1402 |
|
d1 | 5 | 34 | 8 | 70 | 20 | 115 | 50 | 150 | |
d2 | 35 | 62 | 80 | 130 | 120 | 207 | 178 | 270 | |
d3 | 47 | 72 | 100 | 147 | 153 | 251 | 218 | 305 | |
Capacitá con coprirulli |
d1 | 16 | 34 | 18 | 70 | 25 | 115 | 50 | 20 |
d2 | 30 | 55 | 74 | 124 | 112 | 199 | 170 | 200 | |
Capacitá di carico e Dimensione cilindri | 1101 | 1102 | 1201 | 1202 | 1301 | 1302 | 1401 | 1402 | |
Diametro Cilindro | 40 | 40 | 50 | 50 | 80 | 80 | 100 | 100 | |
Area Cilindro cm 2 | 12,5 | 12,5 | 19,6 | 19,6 | 50 | 50 | 78,5 | 78,5 | |
Pressione max bar | 57 | 42 | 76 | 53 | 60 | 48 | 60 | 42 | |
Pressione max di lavoro bar | 43 | 32 | 56 | 39 | 45 | 36 | 46 | 31 | |
Carico per rullo alla p.max di lavoro - daN | 180 | 180 | 370 | 260 | 750 | 600 | 1200 | 800 | |
Carico max ammesso per rullo - daN | 240 | 180 | 500 | 350 | 1000 | 800 | 1600 | 1100 | |
Carico per rullo a 20 bar - daN | 83 | 83 | 130 | 130 | 333 | 333 | 520 | 520 | |
Tolleranza di centraggio sull'intero campo di presa (a carico costante) mm |
0,02 | 0,02 | 0,02 | 0,02 | 0,03 | 0,03 | 0,03 | 0,03 | |
Ripetibilitá sullo stesso Ø alla stessa pressione mm |
0,005 | 0,005 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | |
Max Velocitá periferica rulli m/min | 1000 | 1000 | 950 | 950 | 950 | 950 | 950 | 950 | |
Max Velocitá periferica rulli al 50% del carico max per rullo m/min |
1100 | 1100 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
Spostamento del centro geometrico del pezzo al variare dal 20% al 70% della press. max di lavoro (a carico costante) mm Dispositivo Brevettato - a richiesta - |
0,015 | 0,015 | 0,02 | 0,02 | 0,03 | 0,03 | 0,03 | 0,03 |
