Modulo radiale per utensili rotanti RR 200 per torni OKUMA

Stampa

OKU_RADIALI

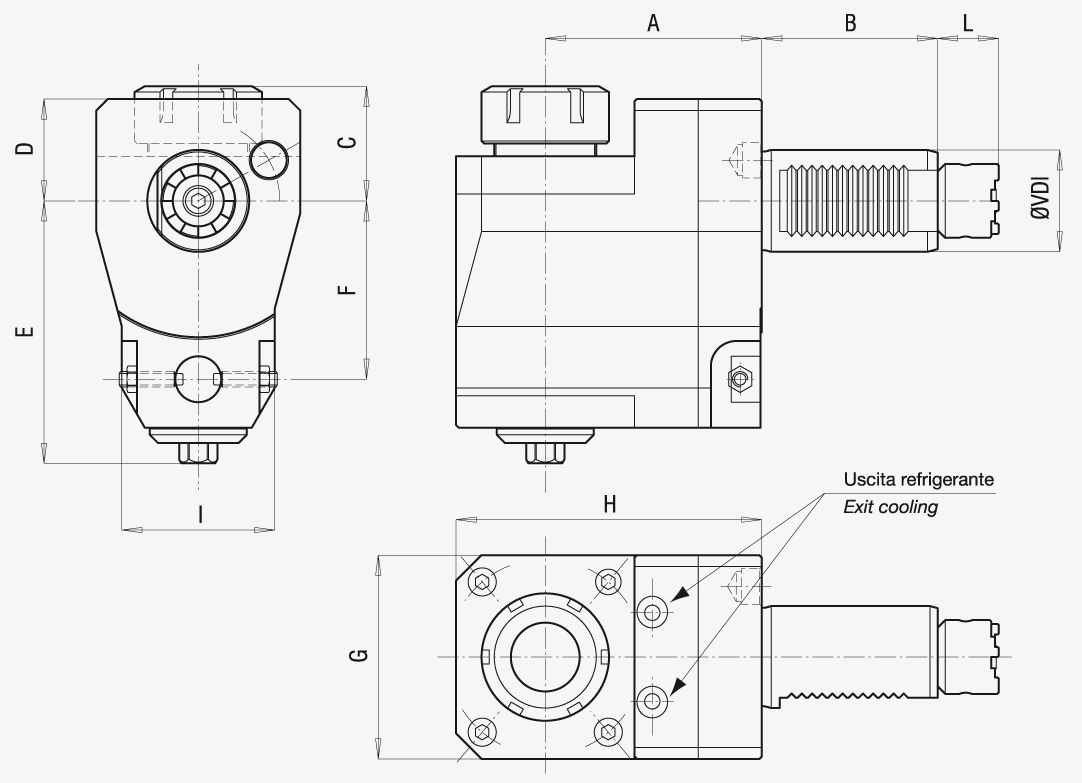

Ø VDI A B C D E F G H I L n/max M/Nm Tipo pinza Tipo Codice
30 65 45 30 30,5 81,5 63 68 91 50 14 4000 20 ER 20 ø2-ø13 LB 10 IIM 382103
30 65 45 30 30,5 81,5 63 68 91 50 14 4000 20 ER 20 ø2-ø13 LB 200 382103
30 65 45 45 30,5 81,5 63 68 91 50 14 4000 20 ER 25 ø2-ø16 LB 10 IIM 318600
30 65 45 45 30,5 81,5 63 68 91 50 14 4000 20 ER 25 ø2-ø16 LB 200 318600
40 85 69 45 40 103 70 80 120 60 24 3000 45 ER 32 ø2-ø20 LB 15 IIM 341203B
40 85 69 45 40 103 70 80 120 60 24 3000 45 ER 32 ø2-ø20 LB 300 65-19581
40 85 69 45 40 103 70 80 120 60 32 3000 45 ER 32 ø2-ø20 LB 25 IIM 341203C
40 85 69 45 40 103 70 80 120 60 32 3000 45 ER 32 ø2-ø20 LB 400 341203C
40 85 69 53 40 103 70 80 120 60 32 3000 45 ER 40 ø3-ø30 LB 25 IIM 329000
50 85 78 43 47 103 90 96 125 63 28 3000 65 ER 40 ø3-ø30 LB 35 IIM 3108305
60 120 94 74 50 145,5 90 106 170 106 40 2500 80 ER 50 Ø7-Ø34 LB 45 IIM 377800
