Tipo | SLZC 60280 |
SLZC 80390 | SLZC 100410 | SLZC 135460 | SLZC 215510 | |
Capacitá senza copri rulli | d1 | 60 | 80 | 100 | 135 | 215 |
d2 | 280 | 390 | 410 | 460 | 510 | |
Codici Configurazione Standard * | ||||||
Con coprirulli laterali - con rulli cilindrici - RZ Id.-Nr. | 1685616 | 1685620 | 1685624 | 1685628 | 1685632 | |
Con coprirulli laterali - con rulli bombati - RB Id.-Nr. | 1685617 | 1685621 | 1685625 | 1685629 | 1685633 | |
Senza coprirulli laterali - con rulli cilindrici - RZ Id.-Nr. | 1685618 | 1685622 | 1685626 | 1685630 | 1685634 | |
Senza coprirulli laterali - con rulli bombati - RB Id.-Nr. | 1685619 | 1685623 | 1685627 | 1685631 | 1685635 | |

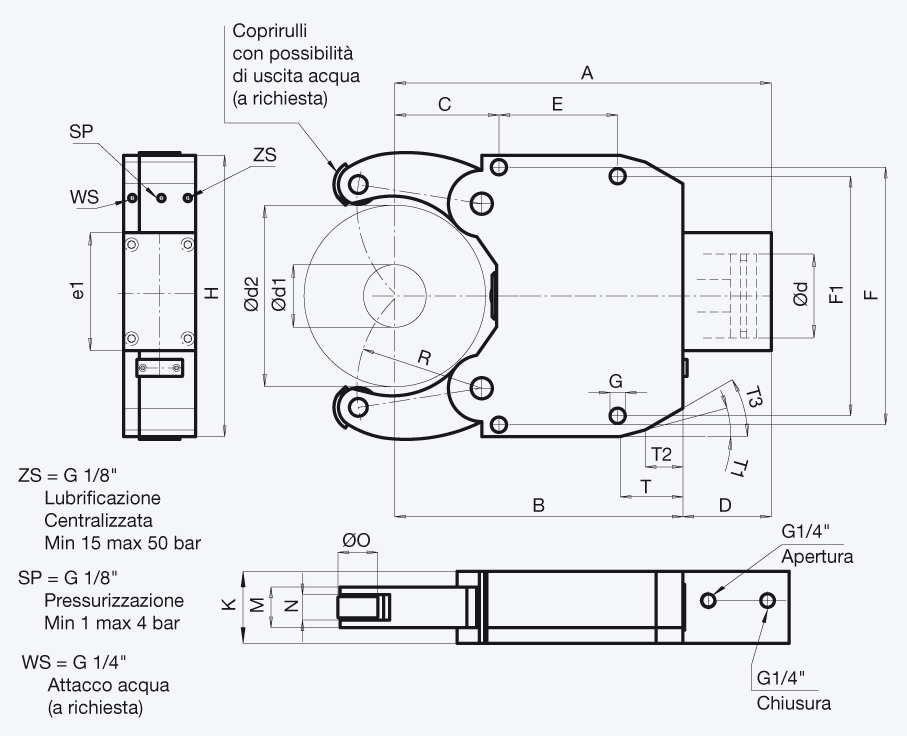

A | 580 | 755 | 763 | 816 | 817 | |
B | 450 | 607 | 617 | 670 | 685 | |
C | 168 | 230 | 240 | 215 | 245 | |
D | 130 | 148 | 146 | 146 | 132 | |
E | 180 | 240 | 240 | 330 | 300 | |
F | 360 | 445 | 445 | 640 | 640 | |
F1 | 360 | 445 | 445 | 610 | 610 | |
G | 23 | 23 | 23 | 27 | 27 | |
H | 400 | 485 | 485 | 680 | 680 | |
K | 125 | 150 | 150 | 150 | 150 | |
Spessore bracci | M | 60 | 75 | 75 | 75 | 75 |
Spessore rulli | N | 40/35 | 45/40 | 45/40 | 29 | 29 |
O | 52 | 60 | 60 | 80 | 80 | |
R | 200 | 265 | 275 | 290 | 310 | |
e1 | 184 | 194 | 194 | 215 | 215 | |
T | 100 | 130 | 130 | 150 | 150 | |
T1 | 15° | 15° | 15° | 15° | 20° | |
T2 | 61 | 50 | 50 | 77 | 85 | |
T3 | 30° | 30° | 30° | 30° | 30° | |
d | 90 | 100 | 100 | 120 | 120 | |
Pressione di lavoro | bar | 8-70 | 8-80 | 8-80 | 8-80 | 8-80 |
Carico max per rullo | daN | 1450 | 2000 | 2000 | 2500 | 2500 |
Precisione di centraggio sull'intero campo di presa* | mm | 0,05 | 0,06 | 0,06 | 0,06 | 0,06 |
Ripetibilitá* | mm | 0,007 | 0,01 | 0,01 | 0,01 | 0,01 |
Max Velocitá periferica rulli | m/min | 715 | 700 | 700 | 700 | 700 |
Peso | kg | 85 | 170 | 170 | 390 | 380 |
* A pressione a carico costante |
