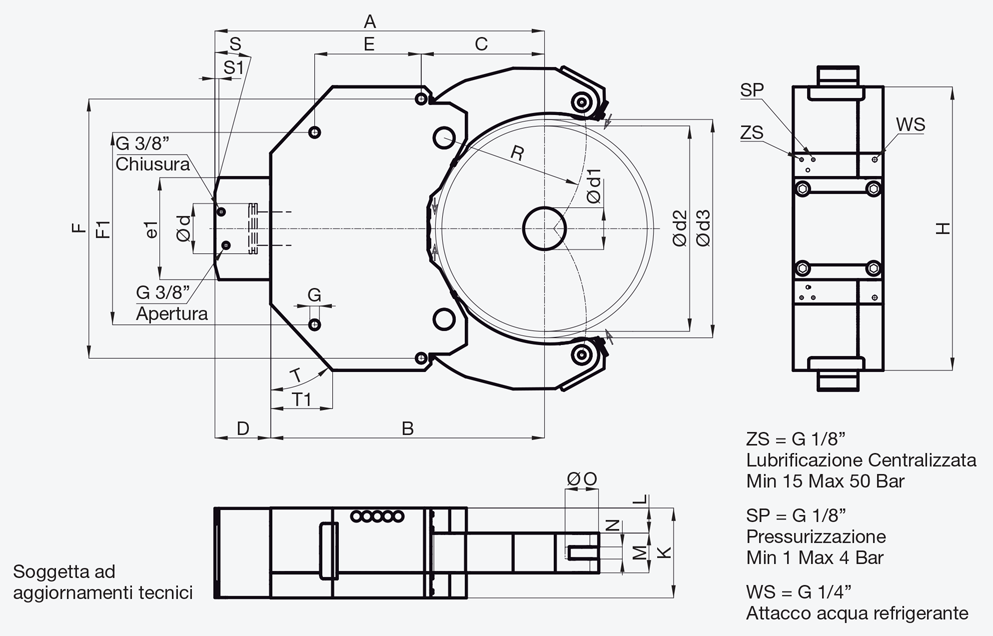

Tipo |
SLZNI 75430 |
SLZNI 100520 |
SLZNI 250685 |
Codice configurazione Standard |
|
4149800 |
4145200 |
4145300 |
Capacitá |
d1-d2 |
75-430 |
100-520 |
250-685 |
Diametro max di volteggio |
d3 |
432 |
522 |
687 |
|
A |
720,5 |
788,5 |
870 |
|
B |
577 |
655 |
770 |
|
C |
225 |
295 |
370 |
|
D |
143,5 |
133,5 |
100 |
|
E |
235 |
255 |
290 |
|
F |
490 |
620 |
720 |
|
F1 |
360 |
460 |
520 |
|
G |
23 |
23 |
23 |
|
H |
530 |
678 |
760 |
|
K |
190 |
210 |
210 |
|
L |
40 |
60 |
60 |
Spessore bracci |
M |
85 |
95/145 |
95/145 |
Spessore rulli |
N |
29 |
29 |
29 |
|
O |
62 |
80 |
80 |
|
R |
295 |
340 |
403 |
|
e1 |
200 |
244 |
244 |
|
T |
52° |
43° |
50°/30° |
|
T1 |
173 |
148 |
164/76 |
|
S |
60° |
15° |
15° |
|
S1 |
63,7 |
9,5 |
10 |
|
d |
100 |
120 |
120 |
Pressione di lavoro |
bar |
12-75 |
12-80 |
12-80 |
Carico max per rullo |
daN |
2000 |
3000 |
3000 |
Precisione di centraggio sull'intero campo di presa* |
mm |
0,1 |
0,1 |
0,1 |
Ripetibilitá* |
mm |
0,01 |
0,01 |
0,01 |
Max Velocitá periferica rulli |
m/min |
600 |
560 |
560 |
Peso |
kg |
270 |
460 |
520 |
* A pressione a carico costante |
