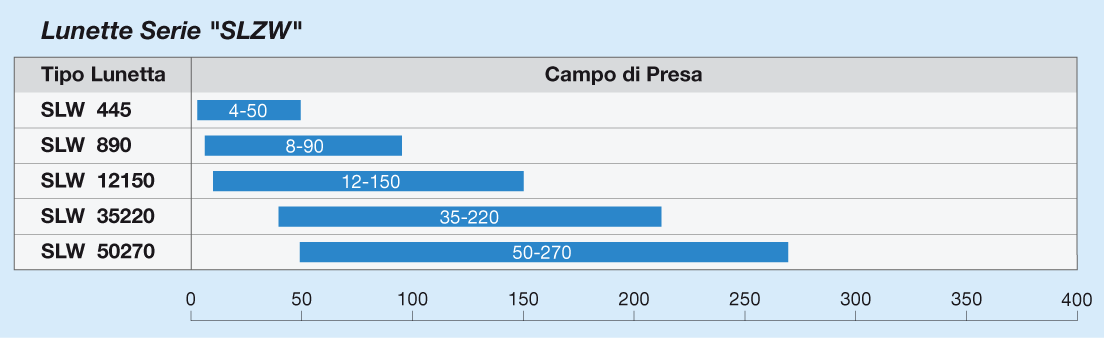

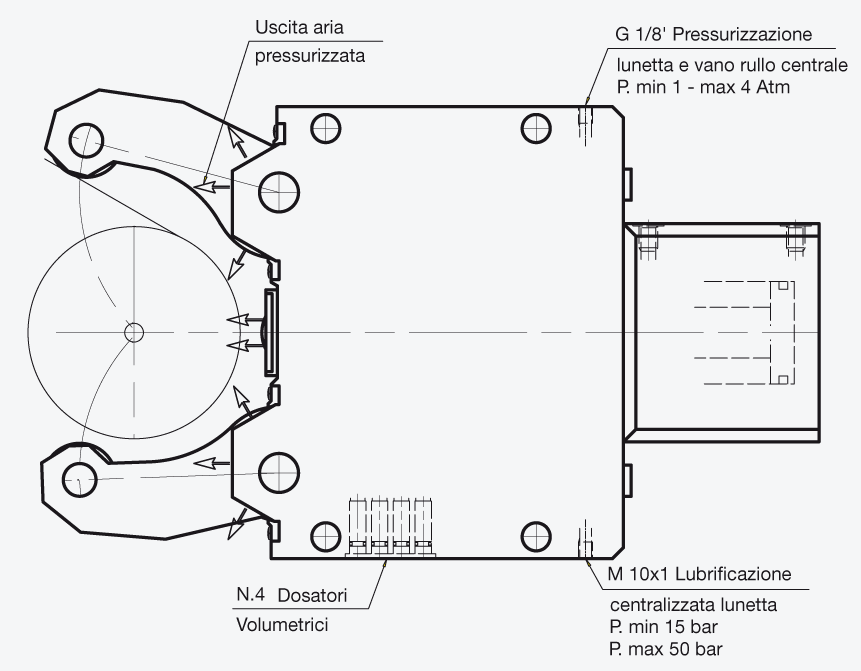

Campi di Presa |
SLZW 445 | SLZW 890 | SLZW 12150 |
SLZW 35220 | SLZW 50270 |
Capacitá max Ø -senza coprirulli- | 4-50 | 8-90 | 12-150 | 35-220 | 50-270 |
Codici Configurazione Standard * | |||||
Con coprirulli laterali - con rulli cilindrici - RZ Id.-Nr. | 685555 | 1685658 | 685917 | 685916 | 685915 |
Con coprirulli laterali - con rulli bombati - RB Id.-Nr. | 685914 | 1685659 | 685912 | 685911 | 685910 |
Senza coprirulli laterali - con rulli cilindrici - RZ Id.-Nr. |
685696 | 1685660 | 685907 | 685906 | 685905 |
Senza coprirulli laterali - con rulli bombati - RB Id.-Nr. | 685904 | 1685661 | 685902 | 685901 | 685900 |
Capacitá di Carico e Dimensione Cilindri |
|||||
Diametro Cilindro | C40 | C50 | C80 | C80 | C100 |
Area Cilindro cm2 | 12,5 | 19,6 | 50 | 50 | 78,5 |
Pressione max bar | 22 | 45 | 60 | 60 | 70 |
Pressione di lavoro bar | 6-18 | 8-30 | 8-40 | 8-40 | 8-50 |
Carico corrisp. per rullo alla p.max di lavoro - daN | 75 | 196 | 600 | 600 | 1200 |
Carico max ammesso per rullo - daN | 90 | 290 | 940 | 940 | 1600 |
Carico per rullo a 20 bar - daN | 83 | 130 | 290 | 290 | 480 |
TOLLERANZA DI CENTRAGGIO SULL'INTERO CAMPO DI PRESA mm* |
0,02 | 0,02 | 0,04 | 0,05 | 0,07 |
RIPETIBILITA' SULLO STESSO DIAMETRO ALLA STESSA PRESSIONE mm |
0,005 | 0,005 | 0,005 | 0,005 | 0,01 |
MAX VELOCITA' PERIFERICA RULLI m/min | 800 | 800 | 725 | 715 | 700 |
Max Velocitá periferica rulli al 50% del carico max per rullo | 900 | 950 | 875 | 860 | 850 |
* A pressione a carico costante |
