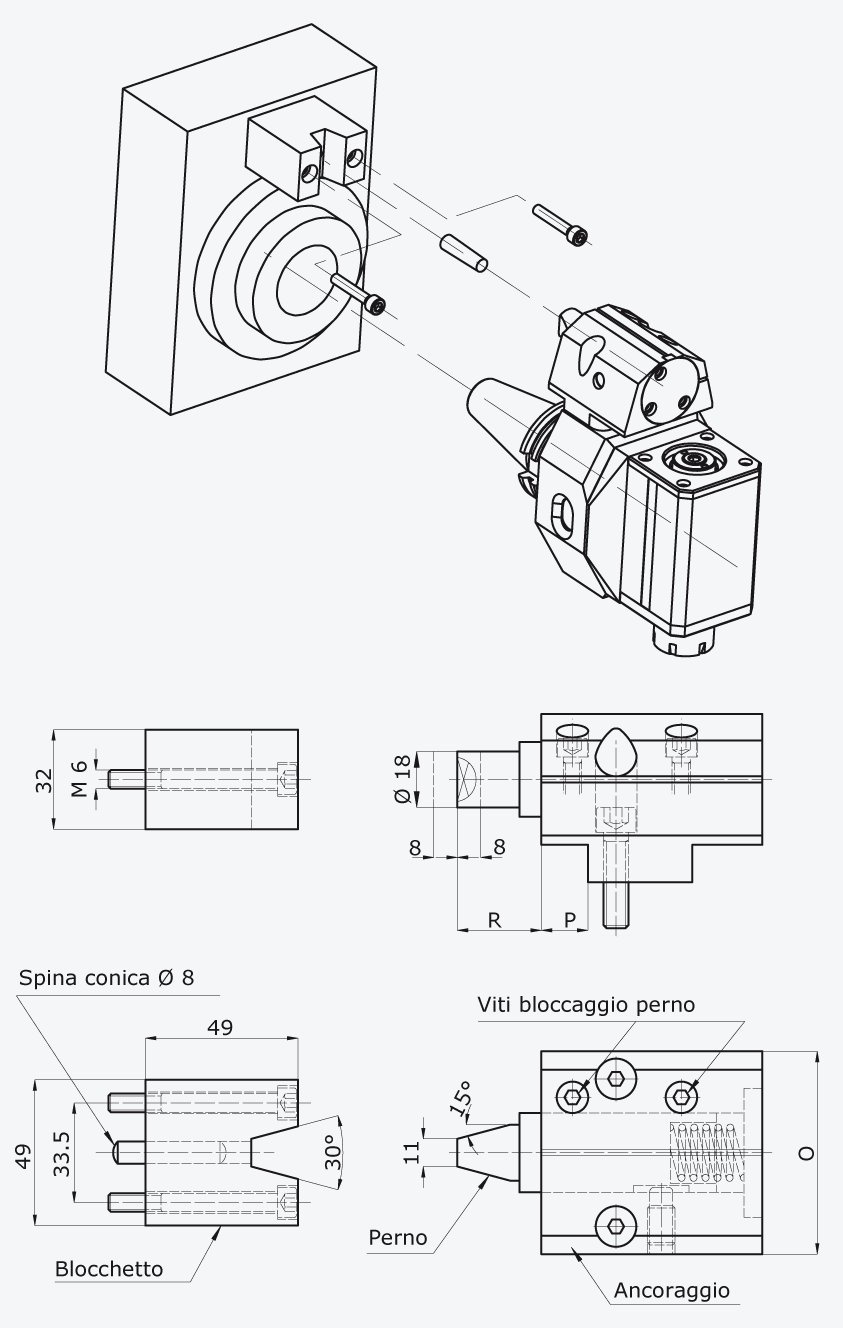

La testa angolare richiede il blocchetto di posizionamento per uno stabile e rigido fissaggio.
Il posizionamento del blocchetto sulla macchina viene effettuato tramite 2 viti ed una spina conica nella posizione piú idonea ai fini dell'impiego della testa.
Il perno spinto dalla propria molla si inserisce nella sede a V del blocchetto.
Serra quindi le viti di bloccaggio del perno, il perno non deve avere nessun gioco.
Ripetere l'operazione di caricamento della testa per verificare tale condizione.
Modello testa | O | P | R | Codice |
TOM "0" | 65 | 15 | 26 | 2000080 |
TOM "2.3" | 70 | 27 | 26 | 2200080 |
TOM "1/90" | 65 | 15 | 26 | 2000080 |
TOM "4/90" | 100 | 19 | 30 | 2400080 |
TOM "0/90" | 65 | 15 | 26 | 2000080 |
