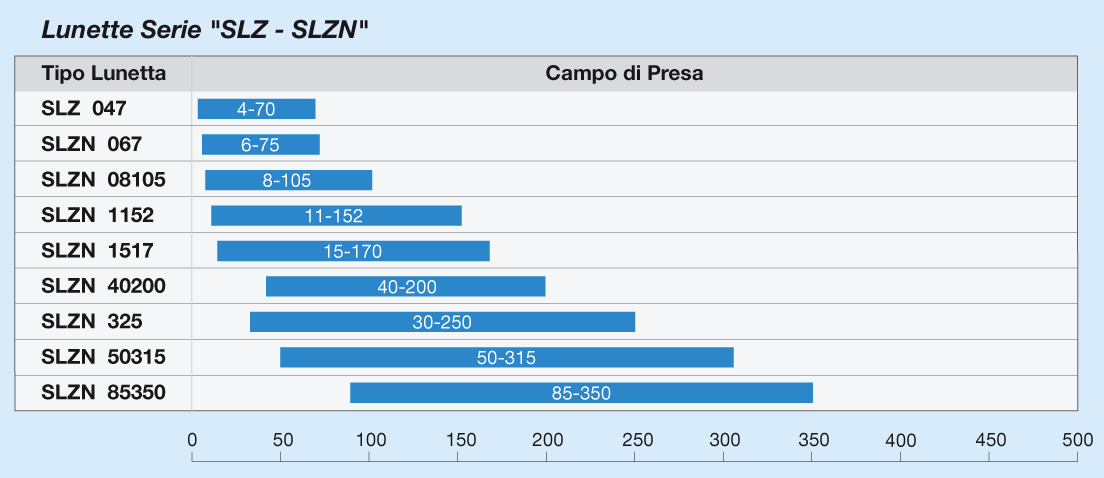

Campi di Presa |
SLZ 047 |
SLZN 067 |
SLZN 08105 |
SLZN 1152 |
SLZN 1517 |
SLZN 40200 |
SLZN 325 |
SLZN 50315 |
SLZN 85350 |
Capacitá max Ø -senza coprirulli- | 4-70 | 6-75 | 8-105 | 11-152 | 15-170 | 40-200 | 30-250 | 50-315 | 85-350 |
Capacitá Ø con coprirulli | 15-62 | 11-70 | 16-101 | 22-140 | 25-158 | 40-195 | 40-240 | 50-305 | 85-345 |
Capacitá max radiale -d3- | 70 | 79 | 105 | 161 | 170 | 200 | 250 | 320 | 350 |
Codici Configurazione Standard ** | |||||||||
Con coprirulli laterali - con rulli cilindrici - RZ Id.-Nr. |
685751 | 1685567 | 1685571 | 1685575 | 1685579 |
1685583 | 1685587 | 1685591 | 1685595 |
Con coprirulli laterali - con rulli bombati - RB Id.-Nr. |
685752 | 1685568 | 1685572 | 1685576 | 1685580 | 1685584 | 1685588 | 1685592 | 1685596 |
Senza coprirulli laterali - con rulli cilindrici - RZ Id.-Nr. |
685753 | 1685569 | 1685573 | 1685577 | 1685581 | 1685585 | 1685589 | 1685593 | 1685597 |
Senza coprirulli laterali - con rulli bombati - RB Id.-Nr. |
685754 | 1685570 | 1685574 | 1685578 | 1685582 | 1685586 | 1685590 | 1685594 | 1685598 |
Capacitá di Carico e Dimensione Cilindri |
|||||||||
Diametro Cilindro | 40 | 35 | 50 | 80 | 80 | 80 | 100 | 100 | 100 |
Area Cilindro cm2 | 12,5 | 9,6 | 19,6 | 50 | 50 | 50 | 78,5 | 78,5 | 78,5 |
Pressione max bar | 25 | 54 | 53 | 62 | 68 | 40 | 57 | 80 | 61 |
Pressione di lavoro bar | 6-20 | 6-30 | 8-30 | 8-40 | 8-44 | 8-25 | 8-42 | 8-58 | 8-40 |
Carico corrisp. per rullo alla p.max di lavoro - daN |
83 | 96 | 196 | 650 | 650 | 416 | 1100 | 1500 | 1046 |
Carico max ammesso per rullo - daN | 104 | 170 | 350 | 1000 | 1000 | 667 | 1500 | 2000 | 1600 |
Carico per rullo a 20 bar - daN | 83 | 64 | 130 | 330 | 330 | 330 | 520 | 520 | 520 |
TOLLERANZA DI CENTRAGGIO SULL'INTERO CAMPO DI PRESA mm* |
0,02 | 0,02 | 0,02 | 0,04 | 0,04 | 0,04 | 0,05 | 0,06 | 0,06 |
RIPETIBILITA' SULLO STESSO DIAMETRO ALLA STESSA PRESSIONE mm |
0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,01 | 0,01 | 0,01 |
MAX VELOCITA' PERIFERICA RULLI m/min | 800 | 800 | 800 | 725 | 725 | 725 | 715 | 700 | 700 |
Max Velocitá periferica rulli al 50% del carico max per rullo |
900 | 900 | 950 | 875 | 875 | 875 | 860 | 850 | 850 |
Spostamento del centro geometrico del pezzo al variare dal 20% al 70% della press. max di lavoro (a carico costante) mm Dispositivo Brevettato - a richiesta - |
0,02 | 0,02 | 0,02 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 |
* A pressione a carico costante ** Per conoscere le caratteristiche della dotazione standard vedi il link Accessori Standard. Se necessario specificare nell'ordine eventuali accessori non inclusi nella dotazione standard. |
