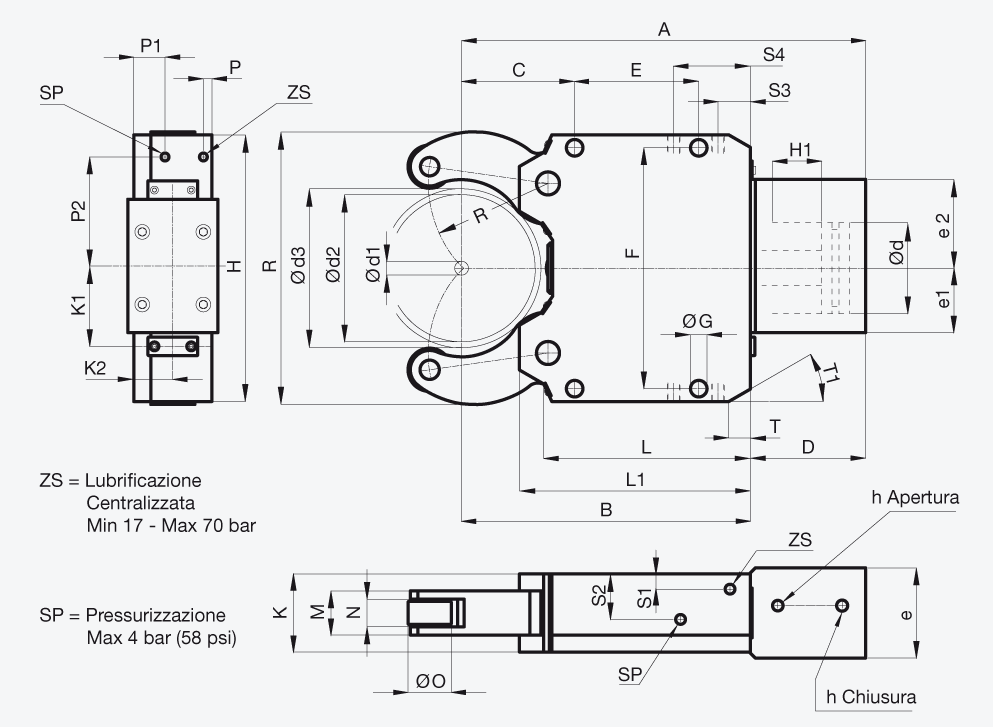

Tipo | SLZ 047 |
SLZN 067 |
SLZN 08105 |
SLZN 1152 |
SLZN 1517 |
SLZN 40200 |
SLZN 325 |
SLZN 50315 |
SLZN 85350 |
d1 | 4 | 6 | 8 | 11 | 15 | 40 | 30 | 50 | 85 |
d2 | 70 | 75 | 105 | 152 | 170 | 200 | 250 | 315 | 350 |
d3 | 70 | 79 | 105 | 161 | 170 | 200 | 250 | 320 | 350 |
A | 206 | 214 | 279,5 | 432,5 | 440,5 | 459,5 | 610,5 | 696,5 | 716,5 |
B | 137 | 149 | 197 | 306 | 314 | 333 | 448 | 510 | 530 |
C | 51 | 52 | 70 | 115 | 123 | 138 | 146 | 178 | 198 |
D | 69 | 65 | 82,5 | 126,5 | 126,5 | 126,5 | 162 | 186,5 | 186,5 |
E | 64 | 66 | 85 | 135 | 135 | 135 | 240 | 270 | 270 |
F | 118 | 140 | 170 | 262 | 262 | 262 | 365 | 400 | 400 |
ØG | 11 | 11 | 14 | 18 | 18 | 18 | 23 | 23 | 23 |
H | 132 | 160 | 190 | 290 | 290 | 290 | 400 | 440 | 440 |
L | 102 | 108,5 | 146 | 223 | 223 | 223 | 328,5 | 353,5 | 353,5 |
L1 | 115,5 | 125,5 | 164 | 251 | 251 | 251 | 361 | 394,5 | 394,5 |
K | 54 | 63 | 75 | 85 | 85 | 85 | 110 | 145 | 145 |
M | 20 | 28 | 35 | 48 | 48 | 48 | 60 | 75 | 75 |
N | 11,5/9 | 17,5/14 | 20,5/18 | 30/25 | 30/25 | 30/25 | 40/35 | 45/40 | 45/40 |
ØO | 19 | 24 | 35 | 47 | 47 | 47 | 52 | 60 | 60 |
P | / | 9,75 | / | 9,5 | 9,5 | 9,5 | 12,5 | 21,5 | 21,5 |
P1 | / | 8,75 | / | 34 | 34 | 34 | 12,5 | 68,5 | 68,5 |
P2 | / | 51,5 | / | 117,5 | 117,5 | 117,5 | 160 | 183 | 183 |
R | 48,5 | 55 | 74,5 | 122 | 130 | 143,5 | 178,5 | 209 | 229 |
S1 | 8 | / | 10 | / | / | / | / | / | / |
S2 | 23 | / | 40 | / | / | / | / | / | / |
S3 | 10 | / | 28 | / | / | / | / | / | / |
S4 | 34,5 | / | 28 | / | / | / | / | / | / |
ZS-SP | sp= G 1/8" zs= M 10x1 |
G 1/8" | G 1/8" | G 1/8" | G 1/8" | G 1/8" | G 1/8" | G 1/8" | G 1/8" |
K1 | / | 51,5 | 59,5 | 85 | 85 | 85 | 110 | 140 | 140 |
K2 | / | 31 | 36,5 | 42,5 | 42,5 | 42,5 | 55 | 59,5 | 59,5 |
e | 60 | 62 | 71 | 98 | 98 | 98 | 124 | 143 | 143 |
e1 | 43,5 | 22 | 39,5 | 70 | 70 | 70 | 78 | 78 | 78 |
e2 | 43,5 | 54 | 61 | 75 | 75 | 75 | 97 | 97 | 97 |
d | 40 | 35 | 50 | 80 | 80 | 80 | 100 | 100 | 100 |
h | G 1/4" | G 1/4" | G 1/4" | G 1/4" | G 1/4" | G 1/4" | G 3/8" | G 3/8" | G 3/8" |
T | / | / | / | / | / | / | 48 | 54,5/22 | 54,5/22 |
T1 | / | / | / | / | / | / | 30° | 18°/40° | 18°/40° |
R1 | 121 | 144 | 192 | 291 | 303 | 326 | 403 | 486 | 512 |
Peso Kg. | 7 | 10 | 16,5 | 47 | 47 | 48 | 115 | 185 | 188 |
