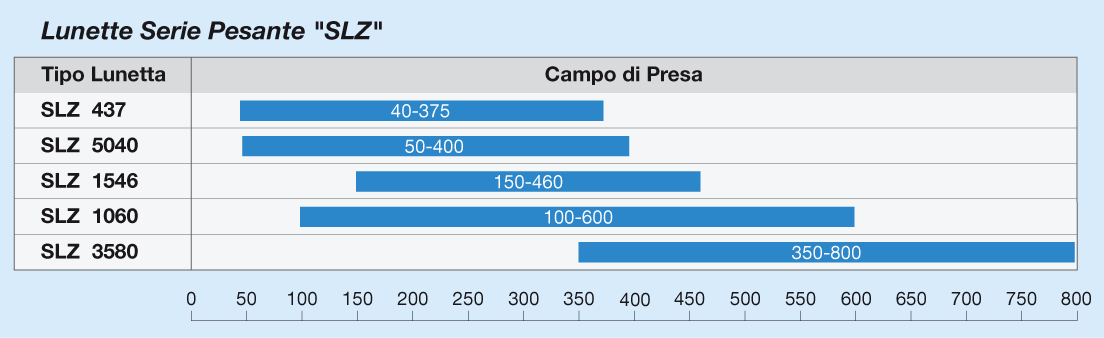

Campi di Presa |
SLZ 437 |
SLZ 5040 | SLZ 1546 | SLZ 1060 | SLZ 3580 |
Capacitá max Ø -senza coprirulli- | 40-375 | 50-400 | 150-460 | 100-600 | 350-800 |
Capacitá max - con coprirulli- | 75-350 | 75-380 | 150-430 | 100-590 | 350-770 |
Codici Configurazione Standard * | |||||
Con coprirulli laterali - con rulli cilindrici - RZ Id.-Nr. | 685899 | 685898 | 685897 | 685896 | 685895 |
Con coprirulli laterali - con rulli bombati - RB Id.-Nr. | 685894 | 685893 | 685892 | 685891 | 685890 |
Senza coprirulli laterali - con rulli cilindrici - RZ Id.-Nr. | 685889 | 685888 | 685887 | 685886 | 685885 |
Senza coprirulli laterali - con rulli bombati - RB Id.-Nr. | 685884 | 685883 | 685882 | 685881 | 685880 |
Capacitá di Carico e Dimensione Cilindri |
|||||
Diametro Cilindro | C120 | C120 | C120 | C150 | C200 |
Area Cilindro cm2 | 113 | 113 | 113 | 176 | 314 |
Pressione max bar | 100 | 100 | 110 | 90 | 80 |
Pressione di lavoro bar | 10-40 | 10-50 | 10-50 | 10-60 | 10-50 |
Carico corrisp. per rullo alla p.max di lavoro - daN | 1500 | 1800 | 1800 | 3500 | 5200 |
Carico max ammesso per rullo - daN | 3500 | 3700 | 4000 | 5000 | 8300 |
Tolleranza di centraggio sull'intero campo di presa* - mm | 0,04 | 0,04 | 0,04 | 0,04 | 0,06 |
RIPETIBILITA' SULLO STESSO DIAMETRO ALLA STESSA PRESSIONE mm |
0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
MAX VELOCITA' PERIFERICA RULLI m/min | 725 | 725 | 725 | 725 | 715 |
Max Velocitá periferica rulli al 50% del carico max per rullo m/min |
875 | 875 | 875 | 875 | 860 |
Spostamento del centro geometrico del pezzo al variare dal 20% al 70% della press. max di lavoro (a carico costante) mm Dispositivo Brevettato - a richiesta - |
0,06 | 0,06 | 0,06 | 0,06 | 0,06 |
* A pressione a carico costante |
