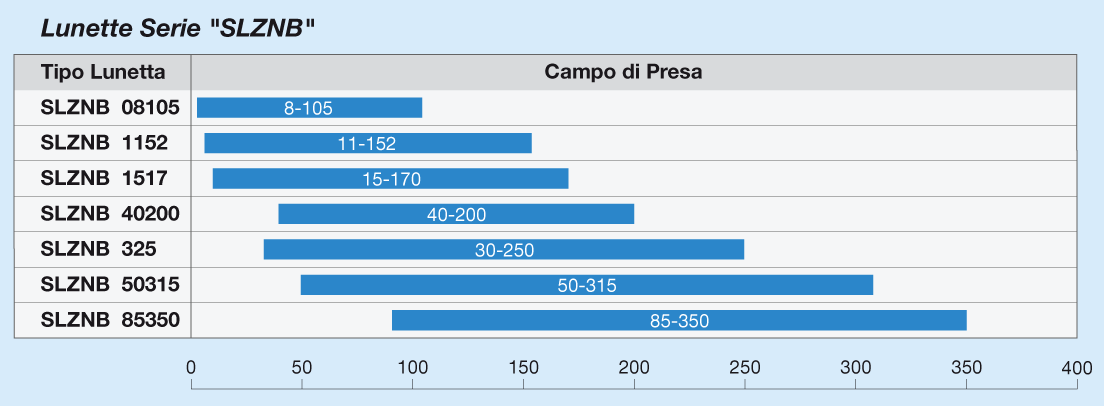

Campi di Presa |
SLZNB 08105 | SLZNB 1152 | SLZNB 1517 |
SLZNB 40200 | SLZNB 325 |
SLZNB 50315 | SLZNB 85350 |
Capacitá max Ø -senza coprirulli- | 8-105 | 11-152 | 15-170 | 40-200 | 30-250 | 50-315 | 85-350 |
Capacitá Ø con coprirulli | 16-101 | 20-140 | 25-158 | 40-195 | 40-240 | 50-305 | 85-345 |
Capacitá max radiale -d3- | 105 | 161 | 170 | 200 | 250 | 320 | 350 |
Codici Configurazione Standard ** | |||||||
Con coprirulli laterali - con rulli cilindrici - RZ Id.-Nr. | 1685539 | 1685543 | 1685547 | 1685551 | 1685555 | 1685559 | 1685563 |
Con coprirulli laterali - con rulli bombati - RB Id.-Nr. | 1685540 | 1685544 | 1685548 | 1685552 | 1685556 | 1685560 | 1685564 |
Senza coprirulli laterali - con rulli cilindrici - RZ Id.-Nr. |
1685541 | 1685545 | 1685549 | 1685553 | 1685557 | 1685561 | 1685565 |
Senza coprirulli laterali - con rulli bombati - RB Id.-Nr. | 1685542 | 1685546 | 1685550 | 1685554 | 1685558 | 1685562 | 1685566 |
Capacitá di Carico e Dimensione Cilindri |
|||||||
Diametro Cilindro | 50 | 80 | 80 | 80 | 100 | 100 | 100 |
Area Cilindro cm2 | 19,6 | 50 | 50 | 50 | 78,5 | 78,5 | 78,5 |
Pressione max bar | 53 | 62 | 68 | 40 | 57 | 80 | 61 |
Pressione di lavoro bar | 8-30 | 8-40 | 8-44 | 8-25 | 8-42 | 8-58 | 8-40 |
Carico corrisp. per rullo alla p.max di lavoro - daN | 196 | 650 | 650 | 416 | 1100 | 1500 | 1046 |
Carico max ammesso per rullo - daN | 350 | 1000 | 1000 | 667 | 1500 | 2000 | 1600 |
Carico per rullo a 20 bar - daN | 130 | 330 | 330 | 330 | 520 | 520 | 520 |
TOLLERANZA DI CENTRAGGIO SULL'INTERO CAMPO DI PRESA mm* |
0,02 | 0,04 | 0,04 | 0,04 | 0,05 | 0,06 | 0,06 |
RIPETIBILITA' SULLO STESSO DIAMETRO ALLA STESSA PRESSIONE mm |
0,005 | 0,005 | 0,005 | 0,005 | 0,01 | 0,01 | 0,01 |
MAX VELOCITA' PERIFERICA RULLI m/min | 800 | 725 | 725 | 725 | 715 | 700 | 700 |
Max Velocitá periferica rulli al 50% del carico max per rullo | 950 | 875 | 875 | 875 | 860 | 850 | 850 |
Spostamento del centro geometrico del pezzo al variare dal 20% al 70% della press. max di lavoro (a carico costante) mm Dispositivo Brevettato - a richiesta - |
0,02 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 |
* A pressione a carico costante ** Per conoscere le caratteristiche della dotazione standard vedi il link Accessori Standard. Se necessario specificare nell'ordine eventuali accessori non inclusi nella dotazione standard. |
