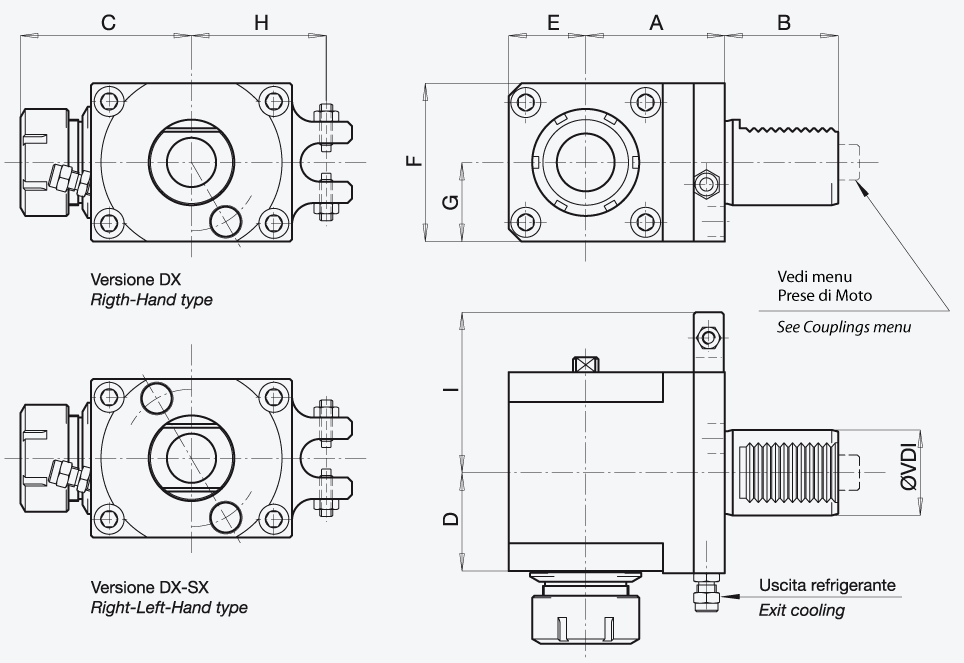

Ø VDI |
A |
B |
C |
D |
E |
F |
G |
H |
I |
n/max |
M/Nm |
Tipo pinza |
Tipo innesto |
Codice |
30 |
54 |
45 |
60 |
37 |
28 |
68 |
34 |
40 |
51 |
3500 |
20 |
ER 20 ø2-ø13 |
DIN 1809 |
33101 |
30 |
54 |
45 |
60 |
37 |
28 |
68 |
34 |
40 |
51 |
3500 |
20 |
ER 20 ø2-ø13 |
DIN 5482 B15x12 |
33102 |
30 |
54 |
45 |
60 |
37 |
28 |
68 |
34 |
40 |
51 |
3500 |
20 |
ER 20 ø2-ø13 |
DIN 5480 W16x0,8 |
372000 |
30 |
54 |
45 |
60 |
37 |
28 |
68 |
34 |
40 |
51 |
3500 |
20 |
ER 20 ø2-ø13 |
TBM 160 Baruffaldi |
33103 |
30 |
54 |
45 |
60 |
37 |
28 |
68 |
34 |
40 |
51 |
3500 |
20 |
ER 20 ø2-ø13 |
IDT-1 Duplomatic |
337300 |
40 |
65 |
53 |
80 |
47 |
36 |
74 |
37 |
63/70 |
75 |
3000 |
45 |
ER 32 ø2-ø20 |
DIN 1809 |
33201 |
40 |
65 |
53 |
80 |
47 |
36 |
74 |
37 |
63/70 |
75 |
3000 |
45 |
ER 32 ø2-ø20 |
DIN 5482 B17x14 |
33202 |
40 |
65 |
53 |
80 |
47 |
36 |
74 |
37 |
63/70 |
75 |
3000 |
45 |
ER 32 ø2-ø20 |
DIN 5480 W20x0,8 |
372100 |
40 |
65 |
53 |
80 |
47 |
36 |
74 |
37 |
63/70 |
75 |
3000 |
45 |
ER 32 ø2-ø20 |
TBM 200 Baruffaldi |
33203 |
40 |
65 |
53 |
80 |
47 |
36 |
74 |
37 |
63/70 |
75 |
3000 |
45 |
ER 32 ø2-ø20 |
IDT-2 Duplomatic |
321800 |
50 |
85 |
69 |
101 |
59,5 |
40 |
84 |
44 |
70 |
79 |
3000 |
65 |
ER 40 ø3-ø30 |
DIN 1809 |
329100 |
50 |
85 |
69 |
101 |
59,5 |
40 |
84 |
44 |
70 |
79 |
3000 |
65 |
ER 40 ø3-ø30 |
DIN 5482 B20x17 |
33302 |
50 |
85 |
69 |
101 |
59,5 |
40 |
84 |
44 |
70 |
79 |
3000 |
65 |
ER 40 ø3-ø30 |
DIN 5480 W24x1,25 |
355500 |
50 |
85 |
69 |
101 |
59,5 |
40 |
84 |
44 |
70 |
79 |
3000 |
65 |
ER 40 ø3-ø30 |
TBM 250 Baruffaldi |
326000 |
50 |
85 |
69 |
101 |
59,5 |
40 |
84 |
44 |
70 |
79 |
3000 |
65 |
ER 40 ø3-ø30 |
IDT-2 Duplomatic |
315100 |
60 |
120 |
94 |
130 |
85 |
50 |
106 |
53 |
88 |
108 |
2500 |
80 |
ER 50 ø7-ø32 |
DIN 1809 |
372200 |
60 |
120 |
94 |
130 |
85 |
50 |
106 |
53 |
88 |
108 |
2500 |
80 |
ER 50 ø7-ø32 |
DIN 5482 B25x22 |
338400 |
60 |
120 |
94 |
130 |
85 |
50 |
106 |
53 |
88 |
108 |
2500 |
80 |
ER 50 ø7-ø32 |
TBM 320 Baruffaldi |
372300 |
