Rulli Cilindrici |
Lunetta Tipo |
A
|
B
|
ØF
|
ØO
|
ØE
|
R
|
Codice
|
SLZ 047 |
20 |
11,5 |
6 |
19 |
6 |
500 |
490004 |
SLZN 067 |
28 |
17,5 |
8 |
24 |
9 |
500 |
4129404 |
SLZN 08105 |
35 |
20,5 |
12 |
35 |
15 |
500 |
4126304 |
SLZN 1152 |
48 |
30 |
20 |
47 |
21 |
1000 |
4980004 |
SLZN 1517 |
48 |
30 |
20 |
47 |
21 |
1000 |
4980004 |
SLVN 40200 |
48 |
30 |
20 |
47 |
21 |
1000 |
4980004 |
SLZN 325 |
60 |
40 |
20 |
52 |
21 |
3000 |
4870004 |
SLZN 50315 |
75 |
45 |
20,1 |
60 |
21 |
3000 |
4600040 |
SLZN 85350 |
75 |
45 |
20,1 |
60 |
21 |
3000 |
4600040 |
|
|
|
Rulli Bombati |
Lunetta Tipo |
A
|
B
|
ØF
|
ØO
|
ØE
|
R
|
Codice
|
SLZ 047 |
20 |
11,5 |
6 |
19 |
6 |
500 |
490004 |
SLZN 067 |
28 |
17,5 |
8 |
24 |
9 |
100 |
4129416 |
SLZN 08105 |
35 |
20,5 |
12 |
35 |
15 |
100 |
4126316 |
SLZN 1152 |
48 |
30 |
20 |
47 |
21 |
100 |
4980016 |
SLZN 1517 |
48 |
30 |
20 |
47 |
21 |
100 |
4980016 |
SLZN 40200 |
48 |
30 |
20 |
47 |
21 |
100 |
4980016 |
SLZN 325 |
60 |
40 |
20 |
52 |
21 |
100 |
4870016 |
SLZN 50315 |
75 |
45 |
20,1 |
60 |
21 |
500 |
4970016 |
SLZN 85350 |
75 |
45 |
20,1 |
60 |
21 |
500 |
4970016 |
|
|
|
Montaggio - Smontaggio Rulli Svitare la vite 1, allentare la vite 2, estrarre il perno 3, togliere il coprirullo 4 contenente il rullo 5. Nello sfilare il perno fare attenzione ai rulli 6 posti attorno al perno. Nel montaggio del rullo il foro di lubrificazione del perno deve coincidere con quello del braccio. Dopo il cambio dei rulli controllare che l'olio furiesca dai rulli. Cambiare i rulli solo a terne in modo da conservare la necessaria precisione di centraggio. |
|
|
|

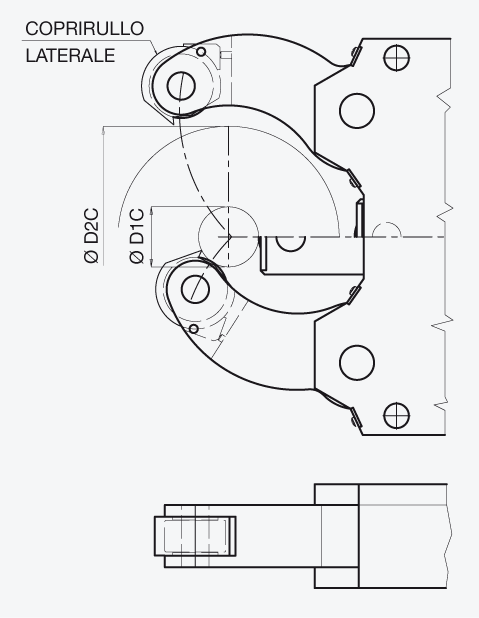

Cuffie di protezione Rulli e Coprirulli Le cuffie di protezione rulli vengono montate per impedire ai trucioli di venire laminati tra il rullo ed il pezzo in rotazione. Se il campo di presa della lunetta viene ridotto, lo spigolo raschiante del coprirullo si adatta automaticamente al diametro in presa. NON SI DEVE CHIUDERE LA LUNETTA CON UN DIAMETRO INFERIORE AL "D1C" (si possono causare danni o rotture ai coprirulli). |
|
Tipo Lunetta |
Coprirullo Centrale per rulli piani Codice |
Coprirullo Laterale Codice |
Capacitá |
D1C |
D2C |
SLZ 047 |
04662006 |
490006 |
Ø 15 |
Ø 62 |
SLZN 067 |
041294007 |
4129406 |
Ø 11 |
Ø 70 |
SLZN 08105 |
041263006 |
457206 |
Ø 16 |
Ø 101 |
SLZN 1152 |
04681006 |
4980006 |
Ø 20 |
Ø 140 |
SLZN 1517 |
04387006 |
4980006 |
Ø 25 |
Ø 158 |
SLZN 40200 |
04387006 |
4980006 |
Ø 40 |
Ø 195 |
SLZN 325 |
04870030 |
4870006 |
Ø 40 |
Ø 240 |
SLZN 50315 |
04628006 |
4970006 |
Ø 50 |
Ø 305 |
SLZN 85350 |
04628006 |
4970006 |
Ø 85 |
Ø 345 |
|
